Módulo de salida digital de 8 puntos 1771-OG

Fabricante

Automatización

Condición

100% nuevo original

Marca

Corriente del plano posterior

168 miliamperios

Número de pieza/N.º de catálogo

1771-OG

Tensión de funcionamiento

5,0-5,3 voltios

Tipo de módulo

Módulo de salida digital

Voltaje de entrada

5,0-5,3 voltios

Año de fabricación

2021

Número de entradas

8

Paquete de producto

Paquete original

UPC

10662468205839

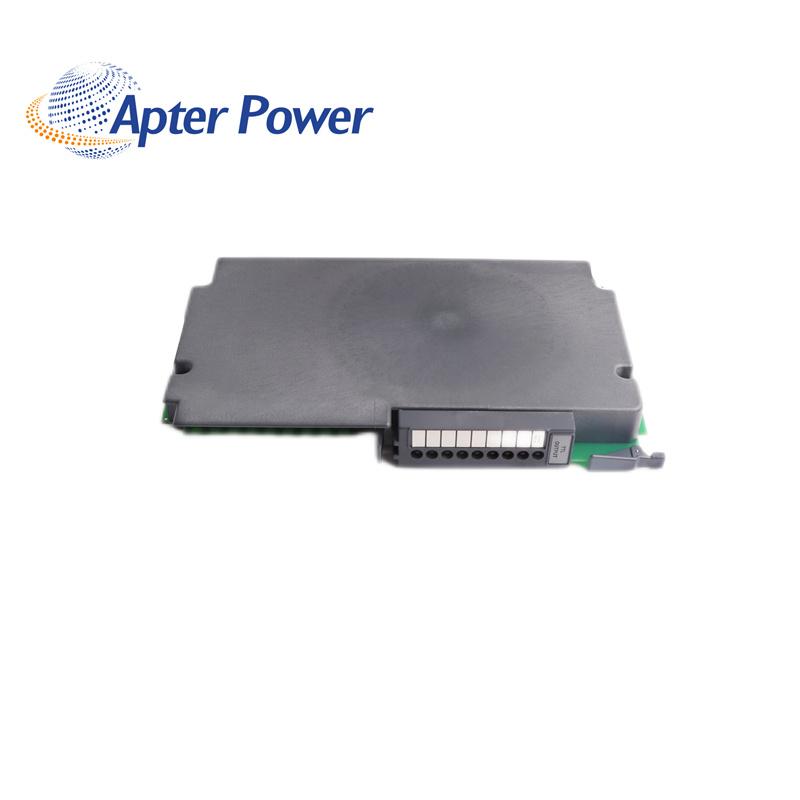

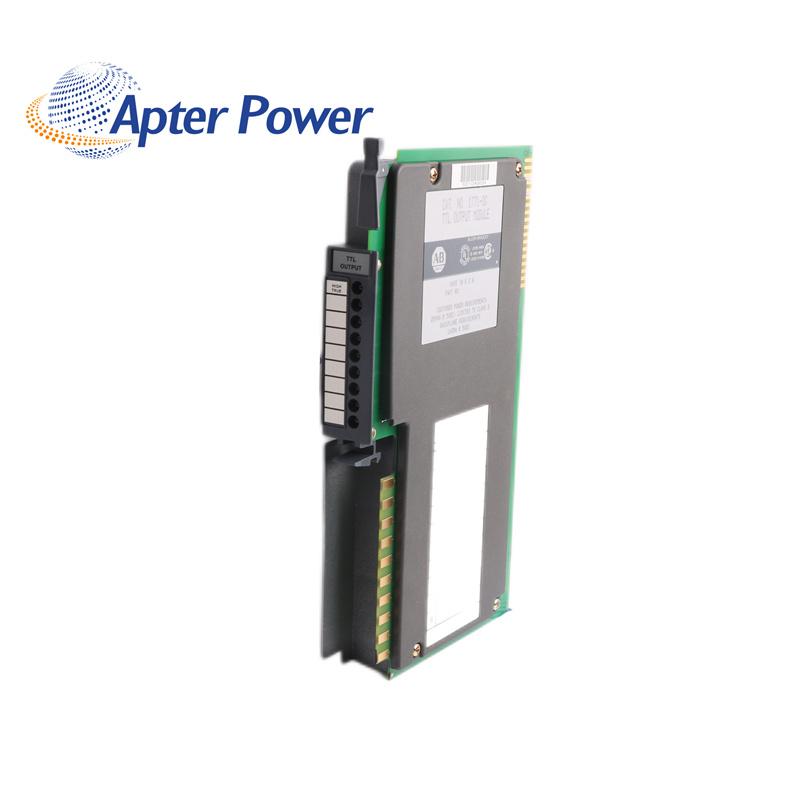

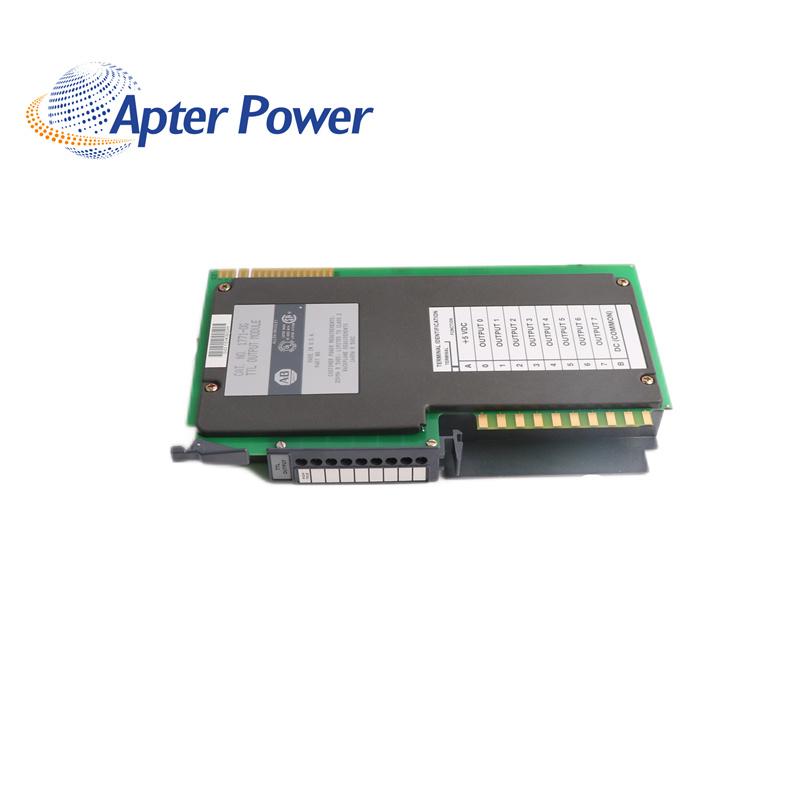

El módulo de salida TTL 5 PLC 1771-OG es un módulo de salida con 8 salidas receptoras/suministradoras y está ubicado en una ranura del chasis de E/S 1771. Es un módulo de salida con un rango de voltaje de salida de 2-5,25 V CC para Alto = Verdadero y -0,2-0,8 V CC para Bajo = Verdadero, y la corriente máxima en la salida es 1 mA (fuente) y 20 mA (disipador). . Para la transmisión de señales TTL, el módulo requiere una fuente de alimentación CC separada de 5 V (+0,25 V) con una ondulación máxima de 50 mV pico a pico y se requiere igualmente una corriente de 250 mA desde la salida de la fuente de alimentación.

Las salidas tienen un tiempo de retardo de señal máximo de 1 ms y el módulo disipa 2,2 W de calor máximo con una disipación térmica máxima de 7,5 BTU/hr cuando está en funcionamiento.  El 1771-OG viene con un brazo de alambre de campo 1771-WC con un torque de tornillo del brazo de cableado de 7-9 pulgadas-libra y utiliza un tamaño máximo de alambre trenzado calibre 14 con alambre Belden 8761 blindado aislado de 3/64 de pulgada de espesor como conductores del circuito.
